.: Emisión y Recepción de Infrarrojos.

De los tipos de sensores que más llaman la atención, se destacan los sensores de luz, y entre ellos los conocidos Infrarrojos, y a ellos le dedicaremos este artículo...

Para hacer una breve descripción de lo que es una radiación infrarroja, imagínate la luz del sol, pues esta contiene todas las bandas de colores con las cuales se compone la luz blanca (conocido como espectro de emisión de luz), ahora, en los extremos del espectro se encuentra la radiación infrarroja (IR) y la ultravioleta (UV), ambas son imposibles de ver, es decir son invisibles, pero están presentes y nosotros las vamos a poner en evidencia...

En microbótica tanto como en robótica, se hace uso de este tipo de emisión de luz (en especial la infrarroja) con la intención de detectar obstáculos sin que uno de nuestros modelos tome contacto físico con el mismo. En algunos casos una vez establecida la comunicación entre emisor y receptor, es posible realizar una transmisión de datos, sino imagínate... como hago para aumentar el volumen de mi TV, cambiar de canal, aumentar el brillo, quitarle el color..., etc., etc., y todo con un sólo emisor de IR...???

Pero bueno, sólo les mostraré lo básico, y cuando aprenda más les comentaré al respecto.

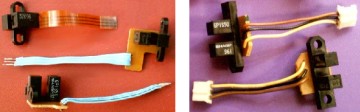

Existen encapsulados que traen incorporado en su interior tanto al emisor como receptor, de todos ellos, el más conocido es el CNY70, que cuenta con 4 pines, dos para el Diodo IR y dos para el fotoTransistor...

Para estos dispositivos podrías usar el siguiente circuito, que da buenos resultados, en la salida puedes agregarle un LED con su respectiva resistencia de 220R o 150R...

Vamos por otros, que hay más, pensaba comenzar con algún emisor de IR, pero antes necesitas un receptor, como emisor (en nuestras primeras pruebas) puedes utilizar el control de tu TV, pero no te preocupes que luego haremos el nuestro, jejejeje...

Los materiales que necesitaremos son muy fáciles de conseguir, busca un viejo mouse, el Control Remoto de tu TV, un integrado CD40106 y ya podemos comenzar...

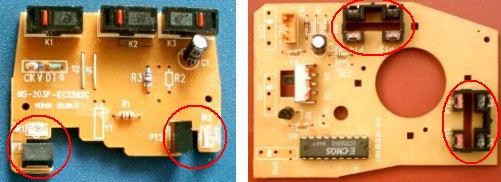

Al desmontar tu mouse, te encontrarás con 4 diodos IR y 4 fotodiodos, aunque en algunos te darás con 2 fototransistores (por lo general son negros) y sólo 2 IR, como los de la imagen... que más, un par de microswitchs, y una que otra cosita más, pero que ya no son de mucha importancia.

Ahora bien, cual es cual...???, en mi caso (de la segunda imagen) los que tienen una marca rosada son los fotodiodos, y los que tienen una marca negra los emisores IR, y en la primer foto, los blancos son los IR's y los negros los fototransistores.

Ok... Ahora nos toca desmontarlos con mucho cuidado, para no dañarlos... En la siguiente imagen, tienes los receptores de IR, nota que agregué uno más, el del medio, lo saqué de un viejo video-juego, y los que están de ambos lados son de los mouse's anteriores, notarás que el fototransistor negro tiene 3 terminales, de ellos, el de en medio es el emisor y los otros dos son los colectores del fototransistor, en realidad son dos fototransistores encapsulados en uno sólo con el emisor común, en otro tutorial veremos que uso le podemos dar, y hablaremos más de él...

Antes de que empieces a preguntar, también tomé una imagen de los LED's emisores de IR, para que luego no tengamos problemas al hacer nuestros experimentos, bien, los dos pequeñines son de los Mouse's y el otro, lo conseguí de una casa de electrónica, que más, no podía ser de otra forma...

Ahora que ya disponemos de todos los materiales, podemos comenzar con nuestro primer circuito de prueba, que es el de un simple receptor, aquí tienes el esquema del circuito...

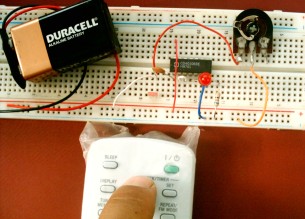

Este circuito te debe parecer familiar, y es que sí, lo vimos con los LDR, y no difiere mucho de los que ya conocemos, bien, este es el receptor, y para saber si realmente recibe la señal le colocaremos un LED, y enviaremos la señal con el Control del TV, así...

Creo que estamos yendo por buen camino, ya sabemos que realmente nuestro circuito funciona, pero hay algo muy curioso, resulta que en la prueba que acabamos de hacer, nuestro LED parpadea...

Lo que ocurre es que los controles emiten una señal codificada, y eso es lo que estamos viendo, es más la emisión debe tener una frecuencia aproximada a los 38 kHz (KiloHertz, es decir 38000 pulsos por segundo) que es la frecuencia que deben detectar la mayoría de los receptores o fotodiodos, como no voy a entrar en cálculos, les mostraré algunos de los circuitos que emiten esta frecuencia y que me dieron buenos resultados con estos diodos IR de los mouse's. Vamos por el primero...

.: El NE555.

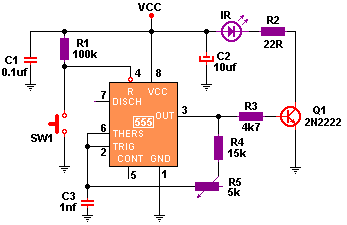

Diiiiiiiicen, que entre los emisores, el mejor de todos es el que utiliza un circuito integrado NE555, y el que nunca me falló hasta ahora, es éste...

Observa que los pines 5 y 7 del integrado quedan libres. El interruptor que se encuentra en el circuito cumple la función de activarlo o desactivarlo. El preset o potenciómetro, permite regular la frecuencia de trabajo en un rango de 36 a 40 kHz (dependiendo del receptor utilizado). Reduciendo el valor de R3 puedes aumentar la intensidad de emisión y así su alcance. El transistor Q1 puede ser un 2N2222 o 2N2219, éste amplifica la corriente para el LED IR, y nos permitirá por ejemplo, utilizar otro LED más...

Luego de tantas pruebas, finalmente monté el circuito en una pequeña placa de 2,7cm x 5cm, aquí dupliqué IR y la resistencia R2 del circuito anterior, lo hice para conectar 2 Diodos IR, ya que creo que en otro momento me hará falta, y funciona...!!!

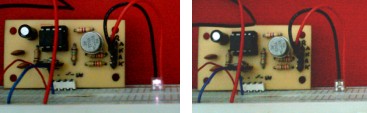

Ahora vamos a ver como se encienden estos IR, primero decirte que es imposible notarlos a simple vista, pero con la ayuda de una cámara digital verás que tiene un color violeta-lila-medio_blanco o bueno, algo así, mejor míralo...

IR Encendido                           IR Apagado

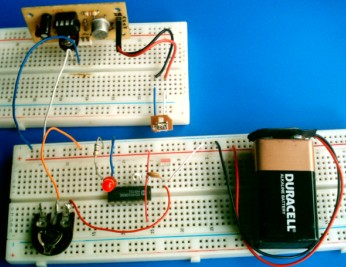

Ya estamos listos para hacer la prueba Emisor/Receptor y utilizaremos ambos circuitos montados en una placa de pruebas, y de paso vemos la distancia que alcanza...

A esto queríamos llegar, ya estarás viendo las aplicaciones que le podrás dar. Pero como no podía quedarme con esto, fui por más, pero esta vez lo haría con compuertas lógicas...

.: El CD4011.

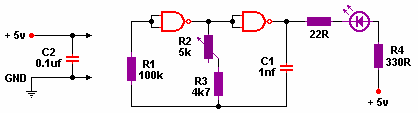

Este integrado contiene 4 operadores NAND en su interior, de los cuales dos serán utilizados para hacer un multivibrador que cumpla con las características indicadas, el esquema del circuito es el que sigue...

Se debe establecer un pequeño filtro en la fuente de alimentación de todo el circuito, es por eso que se agregó un capacitor de 0.1uf. Puedes disminuir el valor de R4 para darle mayor intensidad al IR. igual que antes, con R2 puedes regular la frecuencia del circuito.

Ahora bien, ya habíamos visto algo de estos multivibradores en el tutorial de electrónica digital, de hecho, unir las entradas de estos operadores, me hace recordar que también podría hacerlo con simples inversores, o mejor aún, con compuertas tipo Schmith Trigger...

.: El CD40106.

Este Integrado posee 6 compuertas inversoras, del tipo Schmith Trigger, de las cuales utilizaremos sólo 2, y montaremos un circuito similar al anterior, es más el circuito es el mismo, sólo cambian los operadores utilizados, observa...

Si bien los mouse's traen sus emisores infrarrojos, es de suponer que alcanzan la frecuencia indicada, pero para mayor sorpresa, es que traen en su circuito, un Cristal de Cuarzo cilíndrico que suele ser de 4 Khz, como el de la siguiente imagen, y si recapitulamos los multivibradores con compuertas lógicas y Cristales de Cuarzo... llegaremos al siguiente circuito...



Que también, obviamente, funciona perfecto. Aquí, los capacitores que van al cristal son de 27 pf y en la práctica, utilicé un preset (resistencia variable) de 2,2M.

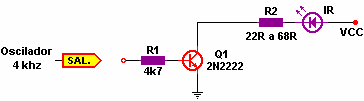

En todos los casos, es bueno hacer estas prácticas utilizando en la salida de los osciladores un transistor como el 2N2222, que es un transistor de batalla, el circuito para este transistor y el IR lo puedes ver en la siguiente imagen...

Bueno, llegamos al final, sólo decirte que todos estos circuitos dieron buenos resultados, al menos a mí, espero sea de utilidad, y de ayuda para que armes un circuito mucho más interesante que simples emisores, te imaginas... podrías armarte de una placa detectora de obstáculos, que sea pequeña, sencilla de montar, y que sirva para cualquier propósito, como para hacer un seguidor de líneas o algo así...???, estaría bueno no crees...???

Mejor lo dejaré para la sección de proyectos, si quieres verlo ingresa desde aquí...
