  » E.Digital » Tutorial Básico (1 de 14)

.: Qué es Electrónica Digital...?

Obviamente es una ciencia que estudia las señales eléctricas, pero en este caso son señales discretas, es decir, están bien identificadas, razón por la cual a un determinado nivel de tensión se lo llama estado alto (High) o Uno lógico; y a otro, estado bajo (Low) o Cero lógico.

Suponte que las señales eléctricas con que trabaja un sistema digital son 0V y 5V. Es obvio que 5V será el estado alto o uno lógico, pero bueno, habrá que tener en cuenta que existe la Lógica Positiva y la Lógica Negativa, veamos cada una de ellas.

.: Lógica Positiva

En esta notación al 1 lógico le corresponde el nivel más alto de tensión (positivo, si quieres llamarlo así) y al 0 lógico el nivel mas bajo (que bien podría ser negativo), pero que ocurre cuando la señal no está bien definida...?. Entonces habrá que conocer cuales son los límites para cada tipo de señal (conocido como tensión de histéresis), en este gráfico se puede ver con mayor claridad cada estado lógico y su nivel de tensión.

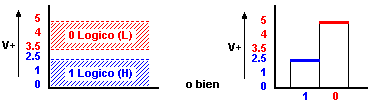

.: Lógica Negativa

Aquí ocurre todo lo contrario, es decir, se representa al estado "1" con los niveles más bajos de tensión y al "0" con los niveles más altos.

Por lo general se suele trabajar con lógica positiva, y así lo haremos en este tutorial, la forma más sencilla de representar estos estados es como se puede ver en el siguiente gráfico.

De ahora en más ya sabrás a que nos referimos con estados lógicos 1 y 0, de todos modos no viene nada mal saber un poco más... ;-)
