.: Circuitos Biestables - Parte II.

El flip-flop presentado anteriormente conocido como flip-flop RS suele presentar un estado indeterminado cuando sus dos entradas R y S se encuentran en estado alto así que veamos como se puede solucionar este inconveniente...

.: FLIP FLOP D:

En este circuito no existe la posibilidad de que las dos entradas estén a nivel alto, ya que posee un inversor entre una y otra, de tal modo que R = ~S, observa el siguiente gráfico, aquí se supone la entrada Dato a nivel 0...

Veamos que ocurre cuando la entrada Dato, pasa a 1 y CK cambia de estado pasando también a 1, según como se van transmitiendo los datos por las compuertas resulta Q=1 y ~Q=0.

Para que el flip-flop retorne a su estado inicial, la entrada Dato D deberá pasar a 0 y sólo se transferirá a la salida si Ck es 1. Nuevamente se repite el caso que para leer el datos debe ser ck=1.

En forma general se representa el filp-flop D con el siguiente símbolo

.: FLIP FLOP Master-Slave:

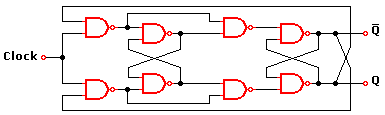

Se trata de un arreglo de dos FF independientes. El primero actúa como Master y el otro como Slave. Con la diferencia de que en este caso las entradas Set y Reset son realimentadas por las salidas Q y ~Q respectivamente, quedando libre únicamente la entrada CK.

Ya se, será complicado de analizar, pero lo haremos fácil, veamos...

Considerando CK=0, será la salida Q=0 y ~Q=1, al momento del cambio de nivel de CK (CK=1), sólo cambiaran las salidas del primer flip-flop (Master) sin afectar las salidas Q y ~Q.

Ahora bien, cuando CK regrese a su estado inicial (CK=0) el Slave conmutará las salidas Q y ~Q quedando Q=1 y ~Q=0. Al cambiar de estado CK (CK=1) las salidas no serán afectadas. Esto se puede resumir en una pequeña tabla de verdad, como ésta...

Bueno, le agregué una fila más, por si preguntas ;-)

A este tipo de Flip-flop, se le a dado la posibilidad de preestablecer el estado de sus salidas, adicionándole dos entradas más, Preset (Pr) y Clear (Clr), que vendrían a ser algo así como Set y Reset respectivamente, pero claro, hay que advertir que se debe evitar la situación Pr=Clr=0

También tiene una forma de representación simbólica...

Y aún queda más, el flip-flop JK, así que vamos por él...
