.: Modulación por ancho de pulso.

Nuevamente aquí, a ver si le damos una solución al problema planteado anteriormente, o sea, tratar de que los pulsos de salida no sean simétricos, por ejemplo que el nivel alto en la salida dure más que el nivel bajo, o quizás al revés, bueno veamos el primero.

Bien, de entrada ya sabemos que es un circuito astable, solo que esta vez el capacitor se descarga más rápidamente utilizando el diodo como puente y evitando así pasar por R1

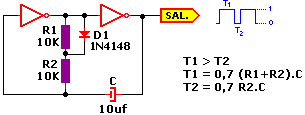

El efecto obtenido es que T1 es de mayor duración que T2. Puedes ajustar T1 si reemplazas R1 por un potenciómetro. Los periodos de tiempo para T1 y T2 están dados en la grafica...

Un detalle más... Si inviertes la polaridad del diodo obtendrás la situación inversa, es decir T2 > T1.

.: Modulación por ancho de pulso Conmutado

Nada raro... Los mismos circuitos vistos anteriormente pero adaptados para esta tarea. Aquí la cantidad de pulsos de salida depende de la duración del pulso de entrada. Ni para que probar, ya los conocemos y sabemos como funcionan verdad...?

Aquel terminal que usábamos antes como terminal de control, ahora está como entrada de señal, y la salida del circuito entregará una cierta cantidad de pulsos mientras dure el pulso de entrada. Si observas la forma de onda en la entrada y la comparas con la salida te darás cuenta de su funcionamiento.

.: Demodulación de señales

Todo lo opuesto al anterior, es decir tomamos una señal modulada y la demodulamos :o))

Esta vez el tren de pulsos ingresa por el Inversor a, en el primer pulso positivo, la salida de a se pone a 0 y se carga el capacitor C a través del diodo D. Cuando la entrada de a se invierte el diodo queda bloqueado y C se descarga a través de R. Ahora bien, durante toda la transmisión de pulsos la salida de b permanece a nivel 1 ya que el tiempo de descarga del capacitor es mucho mayor que el tiempo de duración de cada pulso que ingresa por la entrada del inversor a

.: Doblador de frecuencia

Otra aplicación que se pueden dar a las compuertas lógicas es duplicar la frecuencia de una señal, como en este circuito.

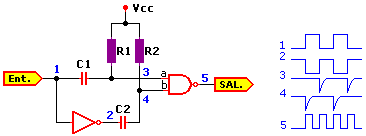

Observa la forma de onda obtenidas en los puntos marcados en azul

Analicemos su funcionamiento; El flanco de descenso de la señal de entrada es diferenciada por R1 y C1, y es aplicada a la entrada "a" de la compuerta NAND, esto produce un pulso a la salida de esta compuerta según su tabla de verdad "basta que una de las entradas este a nivel lógico bajo para que la salida vaya a nivel lógico alto"

El flanco de subida del pulso de entrada, luego de ser invertido, es diferenciado y aplicado a la entrada "b" de la compuerta NAND, de modo que para un tren de pulsos de entrada de frecuencia f, hay un tren de pulsos de salida de frecuencia 2f.

Basta de circuitos astables, veamos como hacer un monoestable...
