  » Proyectos (Secuenciador de 8 Canales y 4 Efectos)

.: Secuenciador de 8 Canales y 4 Efectos.

A pesar de que muchos a estas alturas preferimos un secuenciador con PIC's, hay quienes prefieren hacerlo con un integrado común, para no liar con las instrucciones de assembler o por no tener un grabador de PIC. En mis inicios, desesperado por un secuenciador distinto al del 4017, me topé con éste, lo probé y luego de unos arreglos lo armé y aquí se los dejo, ya que muchos lo estuvieron pidiendo.

Lo más común en todos los secuenciadores es la etapa de potencia por lo que no la describiré.

Bien, comencemos, se trata de un sencillo secuenciador de 8 canales y 4 efectos, los efectos son seleccionados por una sola llave selectora de 4 posiciones, y como todo secuenciador requiere un timer que genere los pulsos..., que más...!!!, vamos por un 555 así...

555

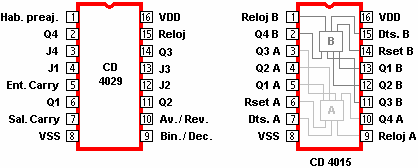

Los pulsos que envía el 555 son recibidos por dos integrados, uno de ellos es un contador binario (CD4029) y el otro es un doble registro de desplazamiento de 4 bits (CD4015) ambos muy económicos y fáciles de conseguir, respecto a los datos del integrado CD4029 y sus modos de conexión, pueden verlo en la sección de IC-Datos CD4029, de todos modos les dejo una imagen de estos integrados.

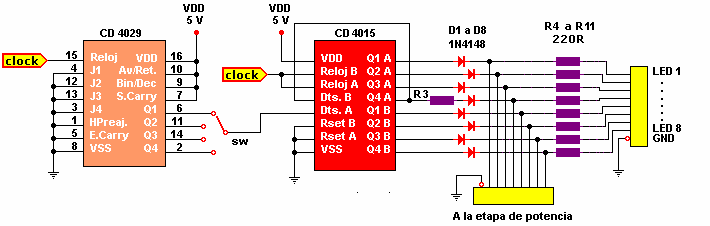

El circuito en cuestión es el que sigue...

Ampliar Esquema


El funcionamiento es relativamente simple, el integrado CD4029 está configurado para trabajar en modo contador binario, los 4 bits de salida obviamente tienen distinta duración según la cuenta avanza, recuerda que es 0000, 0001, 0010, 0011, y así sucesivamente.

Bien, uno de esos bits (según la posición de sw (la llave selectora)) serán recibidos por la entrada DATOS_A del primer registro de desplazamiento del CD4015, ahora bien, la entrada de reloj tomará ese dato en cada pulso y lo enviará a la salida correspondiente (Q1, Q2, Q3 y Q4), observa también que la salida Q4A está unida a la entrada DATOS_B, éste es el segundo registro de desplazamiento del CD4015, este puente hará que se repita el desplazamiento del primero, como que en lugar de tener dos registros de desplazamiento de 4 bits separados tengamos uno sólo de 8 bits, lo más extraño es la resistencia R3 ya que es la única salida que lleva esa resistencia, pues sucede que si no estuviera, el LED consumiría toda la corriente que debería ingresar a DATOS_B, bueno, la resistencia soluciona este inconveniente.

Ahora sí, hablemos de los efectos, si la entrada DATO dura un pulso de reloj, tendrás en la salida 10101010 y eso es lo que se desplazará, si la entrada DATO dura 2 pulsos tendrás 11001100, si dura 4 tendrás 11110000, y por supuesto, si dura 8 tendrás 11111111, pero mejor lo veamos con un par de imágenes

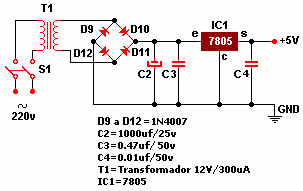

El último efecto es el que tanto se estuvo pidiendo en el foro y que también lo hicieron por correo, ahora ya lo tienen. La fuente de alimentación es de 5V. lo típico, como la que tenemos en todos los proyectos, algo así...



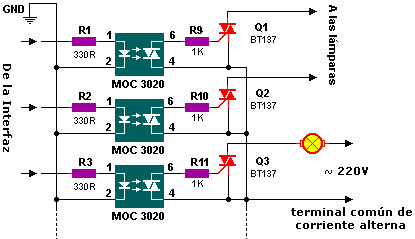

La etapa de potencia también puede ser una de las que vimos anteriormente o utilizar transistores si lo deseas, pero bueno, eso lo dejo a tu criterio, lo importante creo que es la interfaz, de igual forma te dejo una imagen de la etapa de potencia que puedes utilizar, observa que el común de la etapa de potencia es GND, por tanto ten cuidado con eso, ok...???


El proyecto completo, disponible para descarga, en el se incluyen ...

  • cq8_4eft.pwz
  • cq8_4ef.html
  • stile.css
  • imagen
  • leame.txt
El pcb (no incluye la etapa de potencia).
Esta página.
La hoja de estilos.
El directorio de imágenes.
Comentarios.
Bajar el Proyecto

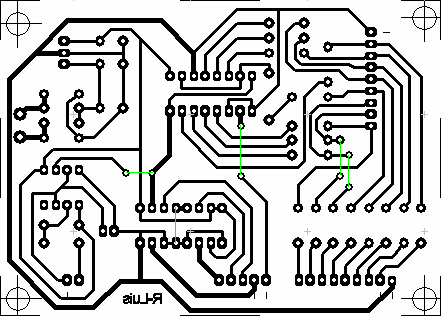

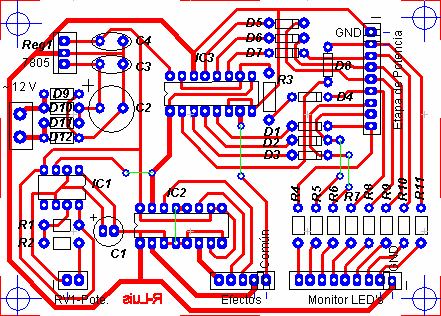

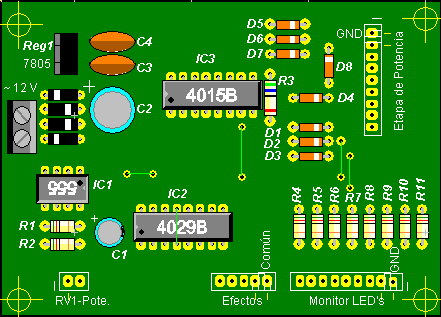

Aquí tienes unas imágenes del pcb, claro que no figura la etapa de potencia, pero sí un conector para que le agregues en una placa distinta, al igual que la placa para el monitor de LED's. Haz click para ampliar cada imagen.

Ampliar    Ampliar    Ampliar


La verdad..., es una joyita...!!!  :o)

Saludos...
