.: Grabador para PIC's.

Ya en el tutorial de microcontroladores mencioné algunos programadores que me llamaron la atención haciendo especial referencia al comentado por José Manuel García Programador PIPO2 y Programador PP2.

Hay otro que también tiene su buena fama, se trata de TO-20SE, este programador dispone de zócalos para microcontroladores de 28, 18 y 8 pines, es un programador simple y sencillo, y hasta fácil de construir, en realidad no lo probé todavía, y es que con el mío no tuve problemas, ;o).

Pareciera que esto de los programadores no se termina nunca, siempre está saliendo uno nuevo, y como no está demás aquí les dejo el mío.

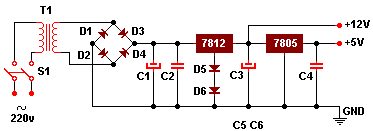

Una breve descripción al respecto, por lo visto muchos tienen problemas con la fuente de alimentación y no alcanzan los niveles de tensión que se requiere para grabar el programa en el pic, mi grabador utiliza esta fuente...

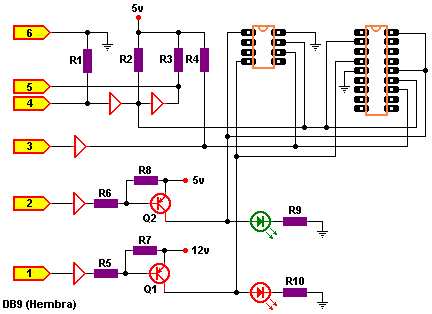

El esquema del grabador es muy simple, sólo debes tener mucho cuidado en no equivocarte al momento de trazar las pistas y montar los componentes, aquí tienes una imagen del esquema...

Ampliar imagen

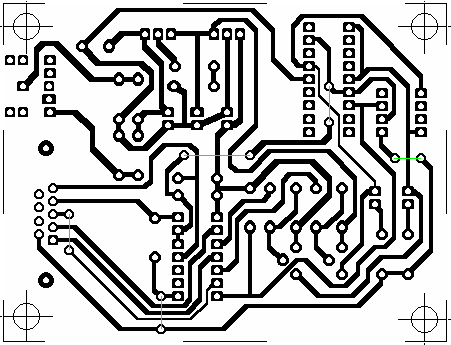

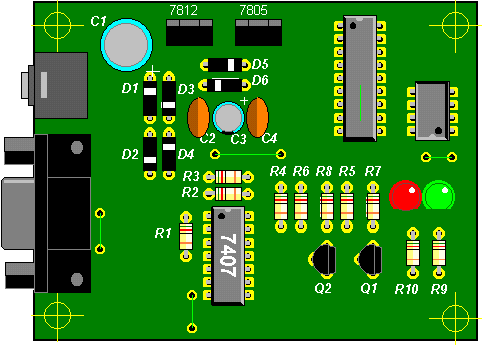

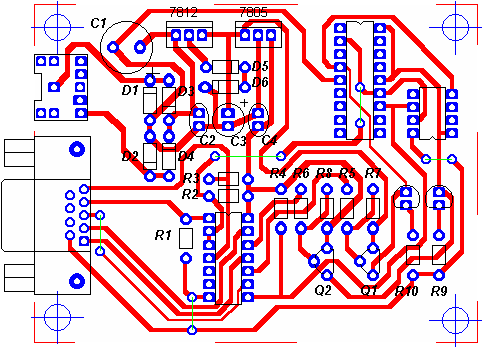

Respecto al pcb, está diseñado en PCB Wizard, listo para imprimir, y sino como siempre digo, puedes utilizar tu programa favorito, aquí tres imágenes del pcb...

Ampliar imagen      Ampliar imagen      Ampliar imagen

y una real

El listado de componentes es el que sigue...

Listado de Componentes
D1 a D6 1N4007
C1 2200uf/25V
C2 0,1uf/100V
C3 3,3uf/50V
C4 0.1uf/50V
IC1 LM7812C
IC2 L7805
IC3 SN74LS07
R1, R2, R3, R4, R7, R8 10k
R5, R6, R10 1k
R9 470R
Q1, Q2 BC557
Varios:
Conector DB9 Hembra para placa
Conector DB9 Macho con tapa
Conector DB25 Macho con tapa
Transformador de 12 a 15V/0,5A

El cable para el puerto es de 6 hilos, préstale mucha atención a la conexión de los pines, en la siguiente imagen tienes una vista frontal de los conectores DB9 y DB25, los dos son conectores Macho...

Una cosa más, los microcontroladores soportados según el manual de usuario que vino con mi grabador son los microcontroladores de 18 pines tipo 16C6X, 16C7X, 16C8X, 16F8X, y los PIC's 12C50X de 8 pines.

Descargar archivo
El grabador de PIC's en un solo ZIP...


Contiene los siguientes Archivos.
  • pic_pcb.pwz     el pcb diseñado en PCB Wizard (listo para imprimir)
  • grab_pic.htm    la página que estas leyendo
  • stile1.css          La hoja de estilos
  • imagen             El directorio de imágenes
  • pic_comp          El listado de Componentes
  • leame.txt          Comentarios

La forma de uso de este grabador se detalla en el capítulo 6 del tutorial de microcontroladores.

Finalmente, decirte que los daños ocasionados a tu ordenador por el uso de esta información corren bajo tu responsabilidad, por mi parte puedo asegurarte que no tuve inconvenientes y los que armé en base a este grabador tampoco, suerte y recuerda, al trabajar con tu PC debes hacerlo con la mayor precaución posible.

Saludos...
